GB9706.1-2020/ IEC 60601 医用电气设备 第一部分 安全通用要求(MD模拟人体阻抗网络-测量漏电流)

应用范围：

随着电流的增加。电流对人体的作用分为4个不同的反应等级。

(1) 感知：即感知闽，通过人体能引起任何感觉的最小电流值，大约几个 A。

(2) 反应：这个级别的电流，会让人感觉不舒服，导致推离或反抗。通常认为这个闽值在低频时为0．5mA，并且5直着频率的升高，人的神经系统的敏感性下降，阈值相立的升高。

(3) 摆脱：这个等级的电流会使受到电击的人由于神经功耗的破坏而失去摆脱电源的能力。摆脱闽的平均值为140mA，同样摆脱阈也随频率的升高而升高

(4) 电烧伤：在这个等级，皮肤或组织会被破坏，与其它的影响不同，电烧伤对电流而不是频率敏感，电烧伤的阈值被认为是电流密度达到300-400mA/cm2

MD 是一个模拟人体阻抗的网络，是GB9706.1中主要用于测量漏电流的一个装置，主要测试方法就是用MD串入被测量的电路中，测量MD两端的电压有效值，通过计算而获得漏电流的有效值。

在GB9706．1中所使用的MD是采用了测量感知／反应电流的加权网络。用1000Ω的阻性负载作为人体阻抗网络。为了使读出的漏电流值能与规定限值直接比较，用测量仪表测得的有效值U2除以阻性负载1000Ω即可得到漏电流的有效值，在低频(<1KHz)时，U2为1000Ω负载上的电压，在高频时这个电压被R、c组成的低通滤波器衰减。

随着频率的升高，由MD测得的漏电流比实际值小得多，这正是和高频时，人体的感知／反应阈值升高相一致的。所以可以得到对于电流或电流分量的评价。允许用单个仪器测量所有频率的总效应。当出现频率超过1KHz，数值超过10mA的电流和电流分量，就认为超过了感知／反应阈值，所以要用其他适当的手段来测量。

产品简介：

MD 是GB9706.1电气安规中说明的模拟人体阻抗的网络器件

技术参数:

R1=10KΩ±5%

R2=1KΩ±1%

C1=0.015uF±5%

为保证测量结果的准确性，对配套的测量仪表有如下要求：

对从直流到小于或等于1MHz频率交流都必须有约1兆欧或者更高的阻抗，它必须指示测量阻抗两端的直流、交流、或有频率从直流到小于或等于1MHz频率分量的复合波形电压的真正有效值，指示的误差不得超过指示值的+/-5%

仪表需可测量最少10V的DC和AC电压的均方根值电压， 具有至少0.1mV的分辨率，以便仍可以足够精确地获得最小的允许泄漏电流和10 mA的患者辅助电流。 1µA的测量电流对应于1 mV的显示值。 仪表输入插座应具有19mm的标准距离，以便可以便捷地安装泄漏电流测量装置。

商品详情：

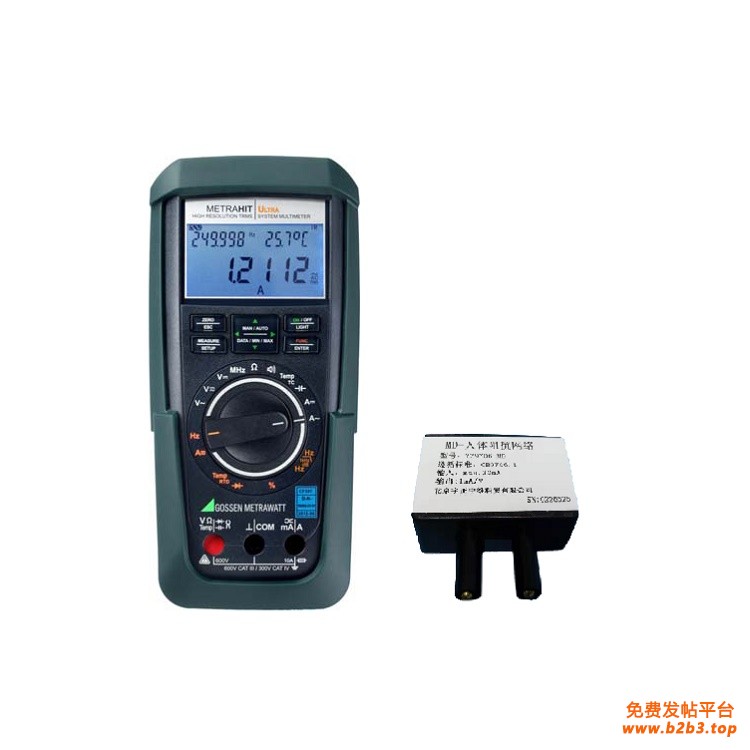

推荐适合的万用表包括：

1、ultra 手持式真有效值数字多用表 (30V 0.1mV- 30mA) ，精度±(0.02%读数 +0.005 %量程 +5 d)

2、30M 手持式真有效值数字多用表(100V 0.1mV- 100mA)，精度± ±(0.0030 %读数. +  0.0006% 量程
