品牌:Delta德尔塔仪器
重量:10kg
外形尺寸:450*430*175 mm
环境温度:15 ℃ -35 ℃
起订:1台
供应:99台
发货:60天内
一、设备使用电源要求：
1、输入电压：单项 AC220V±10%(,中国大陆)
2、频率：50/60Hz
3、相数：单项三线制（L-N-PE)
4、电压分辨率：1V
5、输出电压波形分辨率≤5%
6、总功率：MAX250w
二、产品特点：
1、符合并超越EN/IEC61000-4-4 和 GB/T17626.4最新标准相关要求；
2、7.0寸触摸屏、中英显示，操作方便；
3、采用进口程控高压电源，性能稳定；
4、内置智能切换单相三线耦合/去耦网络.
5、内置国际标准模式和自定义模式，满足客户不同需求；
6、可以升级成大电流EUT网络；
7、脉冲注入相位角度异步或0-360°自由设定；
8、高脉冲频率达到 1200kHz ；
9、内置温湿度传感器。
10、内置RJ45和RS232接口,方便产品升级,同时可选配测控软件实施远程控制。
三、设备使用环境要求
1、户内使用；
2、海拔高度不超过1000米；
3、环境温度为－10℃～＋40℃；
4、相对湿度不大于85％；
5、无导电尘埃、无火灾及爆炸危险、无腐蚀金属和绝缘的气体
6、电源电压波形为正弦波,波形畸变率<5%；
7、接地电阻不大于0.5Ω；
四、设备设计制造依照标准
1、GB/T 17626.4
2、IEC/EN 61000-4-4
3、IEC/EN 60601-1-2
4、IEC/EN61000-6-1
5、IEC/EN61850-3
6、ANSI/IEEE C62.41
五、技术参数：
|
参数： |

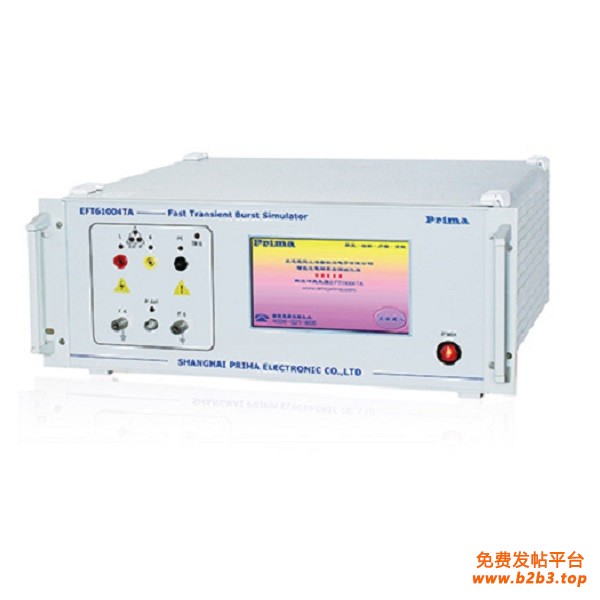

EFT61004TA |
|
|
输出电压 |
0.2 ～±4.8KV± 10% |
|
|
脉冲频率 |
1kHz～1200kHz ± 10%, 连续可调 |
|
|
脉冲极性 |
正或负 ，正负交替 |
|
|
内阻 |
50 Ω± 20% |
|
|
脉冲前沿 |
5ns ± 30% |
|
|
脉冲宽度 |
(50Ω) |
50ns ± 30% |
|
(1kΩ) |
35 ns----150 ns |
|
|
相移 |
与电源同步时为0-360°或异步 |
|
|
脉冲串长度 |
1—255 个可调 |
|
|
脉冲串周期 |
典型 300mS （ 0.15—9.99 S 可调，调节精度 0.01S ） |
|
|
试品耦合 / 去耦网络 |
内置单相三线 AC:Umax 260V Imax 16A DC:Umax 220V Imax 16A (可定制其他容量网络) |
|
|
仪器工作状态指示 |
前面板LED指示、LCD显示 |
|
|
仪器接地连接方式 |
使用扁平接地线 |
|
|
外部触发输入 |
BNC 5V TTL |
|
|
上位机 |
RS232、RJ45接口 可联机打印测试报告 |
|
|
工作电源 |
AC 220V ± 10% 50/60Hz |
|
|
保险丝 |
3A |
|
|
最大功耗 |
250W |
|
|
环境温度 |
15 ℃ -35 ℃ |
|
|
外形尺寸（D×W×H)mm |
450*430*175 mm |
|
|
重量 |
10kg |
|
